| 加工定制：是 | 沉淀池种类：平流式沉淀池 | 单池处理水量：10m3/h |
| 型号：XGC-2000 | 沉降时间：10min | 有效面积：120m2 |
| 进水口尺寸：125mm | 出水管口径：125mm | 进水悬浮浓度：20000mg/L |
| 出水悬浮浓度：200mg/L | 斜板倾斜度：45 | 排泥含水率：80 |
| 板内流速：20mm/S | 材质：不锈钢 | 单池自重：3150kg |
| 品牌：碧利源 | 规格：10-80 |
一、设备介绍
一体化斜管沉淀池既可以作为气浮法，升化法等水工艺的配套设备，也可以单级处理多种污水例如。
1、电镀废水中含多种金属离子的混合废水、铭、铜、铁、锌、镍等去除率均在***，一般电镀废水经处理后均可达到排放标准。
2、煤矿、选矿废水可使浊度在500-1500毫克/升降至5毫克/升。
3、印染、漂染等废水色度去除率70-90%，COD去除50-70%。
4、制革、食品等行业废水大量有机质的去除，COD去除率50-80%，杂质固体去除率***。
5、化工废水的COD去除率60-70%，色度去除60-90%，悬浮物达排放标准。
二、一体化斜管沉淀池设备参数
序号 | 型号 | 外形尺寸 （长*宽*高） | 处理量 吨/小时 | 设备重量 （吨） | 运行重量 （吨） |
1 | XGC-5型 | 1800*1800*2800 | 5 | 2.80 | 8 |
2 | XGC-10型 | 2400*2400*3100 | 10 | 3.30 | 13 |
3 | XGC-15型 | 2800*2800*3500 | 15 | 3.80 | 18 |
4 | XGC-20型 | 3200*3200*3800 | 20 | 4.20 | 25 |
5 | XGC-25型 | 3500*3500*4200 | 25 | 5.00 | 31 |
6 | XGC-30型 | 4200*3500*4500 | 30 | 6.00 | 37 |
7 | XGC-40型 | 5000*3500*4500 | 40 | 6.80 | 48 |
8 | XGC-50型 | 6600*3500*4800 | 50 | 8.10 | 60 |

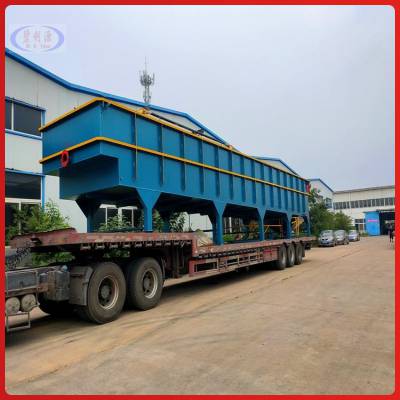

斜管沉淀池
工作原理
斜管沉淀池进出水方式为上进上出，底部为排泥及污泥循环。并在设备底部泥斗上设置多个采样孔，可根据需要设置视镜，以观察测试污泥量。
加药后的原水在混合反应经设备上部稳流槽进水后，沿池两侧流入设备下部锥体，同锥体向上过组合填料区，经特殊设计的组合填料在高度和安装角度与普通澄清器不同，更有利用泥水分离加快污泥的沉淀设备出水采用上部特殊水渠集水，使出水流速均匀，减少紊流，达到其处理效果。澄清池上部为收集泥斗，泥斗角度较大，确保排泥畅通，排泥浓度高，回流与进水混合，可较快与原水中杂质颗粒接触、吸附，达到泥水快速分离，充分发挥混凝剂的作用和提高澄清效率。
应用范围
主要用于电厂酸碱废水，锅炉废水及锅炉酸洗废水处理系统、市政给水工程高浊度水预处理、污水厂高浓度含泥砂水的澄清分离处理，快速有效地去除水中高浓度悬浮物和有机物，悬浮物去除率可达95%以上，排泥浓度为2%-4%尤其再用于砂石冲洗和打磨水处理时，出水可达到循环利用的效果。
设备参数
型号 | 额定处理量 （m3/h） | 主体外形尺寸 （mm） | 工作压力 （Mpa） | 工作温度 （?C） | 设备形式 |
XG-50 | 50-75 | 4500×1900×3600 | 常压 | 常温 | 重力式 |
XG-100 | 100-125 | 5500×1900×4560 | |||
XG-150 | 150-180 | 6500×2250×4650 | |||
XG-200 | 185-220 | 7200×2500×4950 |
